Порталы ОРУ ПС

Стальной портал ОРУ создан для подвески ошиновки, применяется вместе с открытыми распределительными устройствами согласно условиям типового проекта. Такие конструкции рассчитаны на эксплуатацию в широком диапазоне температур, что позволяет их без каких-либо ограничений использовать в Симферополе и Республике Крым.
Конструкция способна выдерживать высокую ветровую нагрузку, сейсмическую активность, сохраняя свои рабочие характеристики. Это достигается благодаря тому, что компания ЗУЗМИ-Симферополь в ходе проведения работ четко следует всем требованиям и стандартам ГОСТ.

Классификация порталов ОРУ

Порталы ОРУ ПС делятся на разные категории:
По технологическому назначению:
  • шинный – предназначен для подвески проводов сборных шин;
  • ячейковый – позволяет подвешивать провода, имеющие верхний ярус ячейковой ошиновки4
  • перемычечный – используется, если надо подвесить провода и ошиновать перемычки;
  • трансформаторный – крепит провода ошиновки трансформаторов.
По нагрузке, которую сможет выдержать портал ОРУ:
  • легкие – для объектов по упрощенной схеме, рассчитанные на нагрузку I группы;
  • тяжелые – для объектов, имеющих сборные шины, рассчитанные на нагрузку II группы.
По типу конструкции:
  • с одним или несколькими пролетами;
  • сварного, болтового типа.
По исполнению:
  • предназначенные для использования в обычных районах;
  • для северной местности.

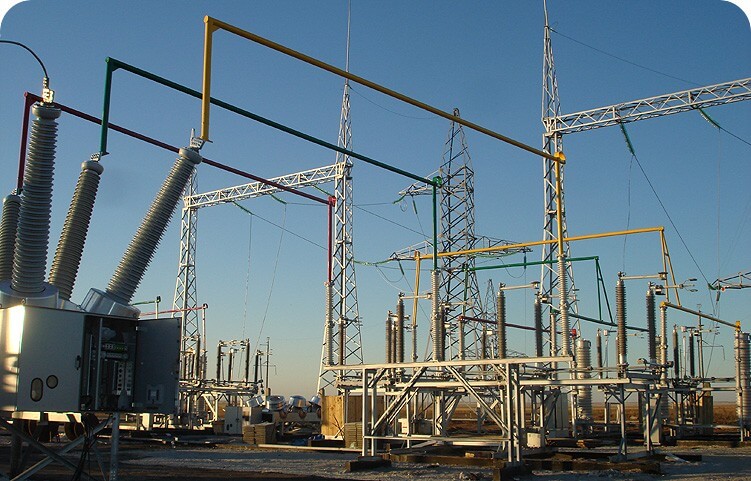

Открытые распределительные устройства способны работать в широком диапазоне рабочего напряжения - от 35 до 500 кВ. Такие конструкция свободно стоят, как с одним, так и с двумя пролетами, имеют П-образную форму и защемление стоек на фундаменте.
Стальные порталы имеют конструкцию решетчатого типа. Элементы соединяются между собой как с помощью болтов, так и сварного соединения. Портал, относящийся к легкому типу, обладает узкобазными сварными решетчатыми стойками. Это позволяет устанавливать его на один фундамент.
Для тяжелых порталов предусматривается четыре подножки, которые смогут выдержать стойки с болтовыми соединениями элементов. Однако траверсы порталов тяжелого типа имеют сварную решетчатую конструкцию. Чтобы обеспечить удобство транспортировки по территории Симферополя и Республики Крым наша компания собирает крупные сварные узлы с помощью болтовых соединений.
